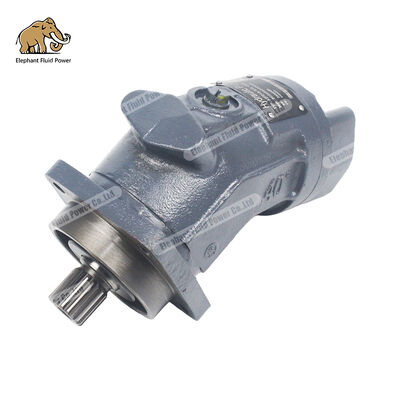

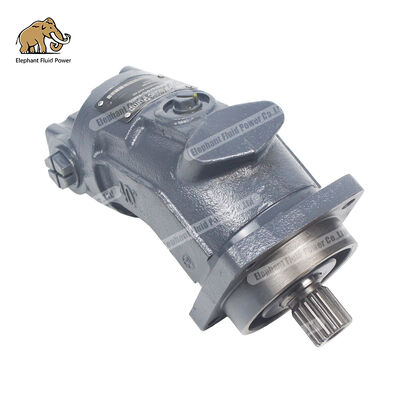

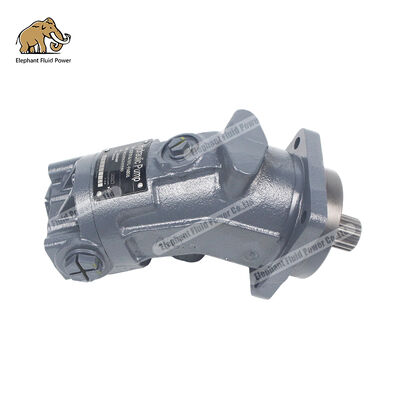

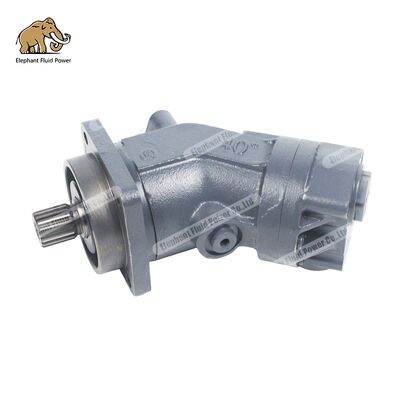

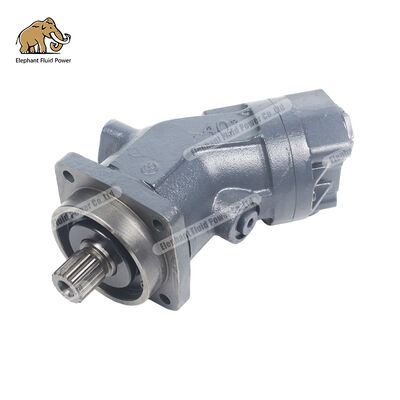

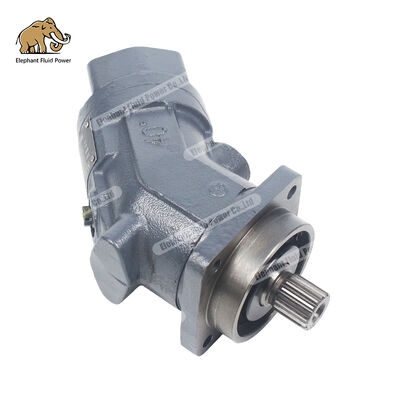

Motor piston berkinerja tinggi A2FO16 61L-PAB06: Alternatif Cina solusi tenaga hidrolik yang stabil dan andal.

Buku Putih Analisis Teknis dan Aplikasi Industri

Sebagai perusahaan terkemuka di sektor tenaga hidrolik China, motor hidrolik piston aksial seri A2F dari Elephant Fluid Power (termasuk model A2F10, A2F12, A2F23, A2F28, A2F45,A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355,dan A2F500) membentuk kembali lanskap persaingan pasar motor hidrolik global karena spesifikasi teknis mereka sepenuhnya kompatibel dengan seri A2F Bosch Rexroth, efisiensi biaya yang luar biasa, dan kemampuan pengiriman yang cepat.Artikel ini secara sistematis menguraikan daya saing inti dari motor seri A2F dari Elephant Fluid Power melalui lima dimensi, spesifikasi produk, skenario aplikasi, perbandingan kualitas, dan keunggulan rantai pasokan, memberikan referensi seleksi yang sah bagi produsen mesin konstruksi,integrator sistem hidrolik, dan pengguna akhir.

Bab 1: Prinsip Teknikal dan Filsafat Desain Mesin Hidraulik Seri A2F

1.1 Keuntungan utama dari struktur piston aksial poros bengkok

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionBerdasarkan filosofi desain dasar ini dan disempurnakan melalui proses manufaktur canggih, Elephant Hydraulics telah mencapai karakteristik teknis inti berikut:

Teknologi self-centering untuk cakram distribusi bola

Dengan desain permukaan kontrol bola yang terbukti, sistem ini menawarkan keuntungan seperti kemampuan self-centering, kecepatan keliling rendah, dan efisiensi tinggi.Desain memastikan sudut kontak optimal antara kepala bola piston dan cakram drive, meminimalkan kerugian gesekan mekanik bahkan di bawah tekanan tinggi dan kondisi operasi kecepatan tinggi, dengan efisiensi volumetrik melebihi 95%.

Struktur piston dan ring piston terintegrasi

Berbeda dengan desain tipe split tradisional, seri Elephant Fluid Power A2F menggunakan piston monolitik yang dipasangkan dengan cincin piston presisi,meningkatkan kinerja penyegelan secara signifikan dalam kondisi tekanan tinggiDesain ini memastikan efisiensi volumetrik yang stabil bahkan pada tekanan nominal 35 MPa (5100 psi) dan tekanan puncak 40 MPa (5800 psi), memperpanjang umur layanan lebih dari 20.000 jam.

**Sistem Bantalan Rolling Robust**

Bantalan poros penggerak dirancang untuk kondisi operasi tertentu dan mampu menahan beban radial. Untuk model perpindahan besar mulai dari A2F250 sampai A2F500,konfigurasi bantalan umur panjang tersedia sebagai pilihan, membuat mereka sangat cocok untuk cairan hidrolik ramah lingkungan seperti HFB dan HFC,dan memenuhi persyaratan daya tahan lingkungan yang keras seperti mesin pertambangan dan aplikasi teknik lepas pantai.

1.2 Karakteristik Operasi Dual-Mode Displacement Tetap

Seri A2F, sebagai komponen hidrolik perpindahan tetap, dapat berfungsi sebagai motor dan pompa, memberikan kinerja yang sangat baik baik dalam sirkuit terbuka dan tertutup.

• Selama operasi motor: kecepatan output proporsional dengan arus input dan invers proporsional dengan perpindahan;torsi output meningkat dengan perbedaan tekanan antara sisi tinggi dan rendah serta perpindahanIni memiliki efisiensi torsi awal yang tinggi, stabilitas kecepatan rendah yang sangat baik, dan kecepatan rotasi stabil minimal setinggi 50 rpm (disediakan rotasi seragam dipertahankan).

• Selama operasi pompa: laju aliran output secara langsung proporsional dengan kecepatan dan perpindahan, membuatnya cocok untuk sistem hidrolik yang membutuhkan kontrol aliran yang tepat.

Kompatibilitas dual-mode ini membuat seri A2F pilihan yang ideal untuk aplikasi yang membutuhkan konfigurasi "pompa-motor" yang dapat dipertukarkan, seperti mesin bergerak, mekanisme putar,dan sistem lilitan.

Bab 2: Penjelasan Rincian Parameter Teknis Spesifikasi Lengkap untuk Seri Elephant Fluid Dynamics A2F

2.1 Model Produk dan Matriks Perpindahan

Seri Elephant Fluid Dynamics A2F menawarkan 15 spesifikasi standar, melayani berbagai skenario aplikasi dari penyebaran mikro hingga skala besar.

2.2 Rumus Perhitungan Kinerja Utama

Torsi output motor:

Di mana:adalah pergeseran (cm3/rev), adalah perbedaan tekanan (bar), dan adalah efisiensi mekanik-hidraulik (nilai khas 0,92 ∼ 0,95).

Kekuatan output motor:

Di mana:adalah arus input (L/min), dan adalah efisiensi total (nilai khas 0,88 ∼ 0,92).

Kecepatan output motor:

Di mana:adalah efisiensi volumetrik (nilai khas 0,95 ∼ 0,97).

2.3 Kemampuan penyesuaian media hidrolik terhadap kondisi operasi

Seri Elephant Fluid Dynamics A2F mendukung beberapa cairan hidrolik:

• Minyak hidraulik berbasis minyak mineral: Konfigurasi standar, cocok untuk suhu operasi mulai dari -25 °C sampai +80 °C.

• Cairan hidraulik ramah lingkungan: HETG (berbasis minyak raspberry), HEES (berbasis ester sintetis), dan HFD (berbasis air-ethylene glycol, terbatas pada bantalan umur panjang A2F250 A2F500).

• Kisaran viskositas yang direkomendasikan: Pilih dari VG22 sampai VG100 berdasarkan suhu operasi; kisaran viskositas kerja optimal adalah 16 ∼36 mm2/s.

• Keakuratan filter: Keakuratan filtrasi absolut yang direkomendasikan 10 μm secara signifikan memperpanjang umur layanan dan mengurangi keausan; presisi filtrasi 25-40 μm juga dapat diterima.

Bab 3: Analisis Kompatibilitas dengan Bosch Rexroth Seri A2F

3.1 Dimensi dan Interchangeability Instalasi

Seri Elephant Fluid Dynamics A2F ketat mematuhi spesifikasi desain asli Rexroth, memastikan 100% interchangeability fisik.

• Flange instalasi: Sesuai dengan standar ISO 3019-2, tersedia dalam konfigurasi 4-lubang dan 8-lubang (A2F10 A2F50 untuk 4 lubang; A2F355 A2F500 untuk 8 lubang).

• Ujung poros drive: Tersedia dalam dua pilihan - poros spline DIN 5480 dan poros kunci datar DIN 6885 - sepenuhnya kompatibel dengan model Rexroth yang sesuai.

• Sambungan port minyak: port minyak flanged SAE, dengan port kerja A dan B yang terletak di sisi belakang, sesuai dengan tata letak standar seri A2FM 6 Rexroth.

• Dimensi aksial/radial: Toleransi dimensi instalasi utama dikontrol dalam ± 0,1 mm,memungkinkan penggantian langsung motor Rexroth asli tanpa memodifikasi pipa sistem atau bracket pemasangan.

3.2 Perbandingan Parameter Kinerja

Melalui pengujian komparatif yang dilakukan oleh lembaga pengujian pihak ketiga,Kinerja seri Elephant Fluid Power A2F telah dibandingkan dengan produk pabrik asli Rexroth.:

Catatan: Kondisi uji termasuk media minyak mineral, suhu minyak 40°C, tekanan nominal 350 bar, dan kecepatan rotasi nominal.

3.3 Sistem Sertifikasi Kualitas

Produk seri Elephant Fluid Dynamics A2F telah memperoleh sertifikasi internasional berikut:

• Sertifikasi Sistem Manajemen Mutu ISO 9001:2015

• Sertifikasi CE sesuai dengan Direktif Mesin UE 2006/42/EC.

• Sertifikasi RoHS: Kepatuhan terhadap Direktif tentang Pembatasan Zat Berbahaya

• Sertifikasi China Classification Society (CCS) berlaku untuk kapal dan aplikasi teknik laut

Bab 4: Skenario dan Solusi Aplikasi Industri

4.1 Bidang Mesin Teknik

Mekanisme penggerak untuk gerakan dan rotasi excavator

Model A2F80, A2F107, dan A2F160 mewakili pilihan utama untuk motor berjalan di excavator 20 ∼50 ton.Torsi start yang tinggi (dengan efisiensi start melebihi 88%) memastikan kinerja start yang andal di medan yang menantang seperti permukaan lumpur atau lereng; desain kompak mereka memungkinkan pemasangan langsung di dalam pengurangan drive akhir, menghemat ruang sasis.

Mekanisme penggerak untuk boom truk pompa beton

Model A2F55 dan A2F63 umumnya digunakan untuk sistem penggerak bantu atau dukungan kaki di silinder boom truk pompa.Karakteristik respons cepat mereka (mencapai rotasi penuh dari 0 ke kecepatan nominal dalam < 0.5 detik) memenuhi persyaratan operasional dari pengaturan boom yang sering di truk pompa.

Keran lipit dan mekanisme rotasi

Model A2F125, A2F160, dan A2F200 banyak digunakan dalam sistem derek dan platform berputar derek yang dipasang di truk dan derek merangkak.Solusi terintegrasi katup rem opsional (tipe BVD/BVE) tersedia untuk mencegah penurunan beban yang berlebihan secara efektif dan memastikan keselamatan operasi.

4.2 Sektor Mesin Pertanian

Sistem Penggerak Harvester

Model A2F23 dan A2F28 dirancang untuk sistem kecepatan variabel terus-menerus kepala pemotong mesin pemanen dan mekanisme perjalanan. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

Penggerak PTO traktor besar

Model A2F45 dan A2F55 dirancang untuk konversi drive hidraulik poros output daya traktor, menyediakan daya hidraulik yang stabil untuk peralatan yang terpasang seperti seeders dan mesin baling.

4.3 Sektor Industri dan Energi

Penggerak Bantuan untuk Rolling Mill Metalurgi

Model A2F250 dan A2F355 memainkan peran penting dalam sistem roller conveyor dan penyesuaian pelat panduan sisi pada lini produksi penggulung panas dan penggulung dingin.Mereka menunjukkan ketahanan yang kuat terhadap kontaminasi (beroperasi secara normal dengan pelumas NAS Kelas 9) dan sangat cocok untuk lingkungan yang rentan debu di bengkel metalurgi.

Mesin Dek Kapal

A2F107, A2F125, dan A2F160 digunakan untuk mesin jangkar, derek, dan mekanisme pembukaan/penutupan penutup pintu gerbang.Mereka telah disertifikasi oleh China Classification Society dan memenuhi persyaratan untuk ketahanan korosi dan ketahanan benturan di lingkungan laut.

Energi Angin dan Teknik Terowongan

Model A2F355 dan A2F500 menunjukkan keandalan yang tinggi dalam sistem pengangkat kaki tumpukan kapal instalasi turbin angin dan dalam drive kepala pemotong mesin pengeboran terowongan.Konfigurasi bantalan umur panjang mereka memperpanjang interval perawatan ke lebih dari 8,000 jam.

Bab 5: Keuntungan Rantai Pasokan dan Komitmen Layanan Elephant Fluid Dynamics

5.1 Kemampuan pengiriman cepat

Dengan memanfaatkan rantai industri hidrolik China yang komprehensif dan basis manufaktur cerdas, Elephant Fluid Power telah membangun sistem pengiriman terkemuka di industri:

• Model standar: A2F10-A2F107 Model biasa ada di stok; pengiriman akan dilakukan dalam waktu 48 jam setelah konfirmasi pesanan.

• Model menengah hingga besar: A2F125 A2F250; Waktu pengiriman: 7 15 hari kerja

• Penyesuaian skala besar: Model A2F355-A2F500 dan konfigurasi khusus (bearing umur panjang, segel khusus, perakitan katup terintegrasi) dengan jangka waktu pengiriman 15-25 hari kerja.

• Tanggapan Darurat: Layanan kargo udara langsung tersedia, pengiriman ke zona industri utama di seluruh dunia dalam waktu 72~96 jam.

5.2 Analisis Biaya dan Manfaat

Dibandingkan dengan produk asli Bosch Rexroth, seri Elephant Fluid Power A2F memberikan manfaat ekonomi yang signifikan bagi pelanggan:

• Mengurangi biaya pengadaan: Menghemat biaya pengadaan langsung sebesar 60%~70%.

• Optimalisasi biaya persediaan: Mendukung pembelian batch kecil dan sering untuk mengurangi keterikatan modal

• Biaya pemeliharaan yang terkontrol: Pasokan komponen yang cukup (blok silinder, piston, lempeng katup, bantalan) tersedia dengan harga hanya 30%-40% dari suku cadang asli pabrik.

• Mengurangi kerugian waktu henti: Kemampuan pengiriman cepat mengurangi waktu henti peralatan dari beberapa minggu menjadi beberapa hari

5.3 Jaringan Dukungan Teknis Global

Elephant Hydrodynamics telah membangun jaringan layanan teknis yang komprehensif yang mencakup wilayah industri utama di seluruh dunia.

• Konsultasi Teknis: Menyediakan panduan seleksi online 24/7, analisis kompatibilitas sistem, dan dukungan diagnosis kesalahan

• Layanan di tempat: Pusat layanan resmi didirikan di Asia Tenggara, Timur Tengah, Eropa, Amerika Utara, dan Amerika Selatan, yang menyediakan instalasi, persiyapan, pemeliharaan,dan layanan pelatihan.

• Pengembangan kustom: Menyediakan layanan yang disesuaikan seperti penyesuaian displacement, penyesuaian antarmuka, dan identifikasi cat untuk memenuhi kebutuhan khusus pelanggan OEM.

• Komitmen Garansi: Periode garansi standar 12 bulan atau 2.000 jam kerja (mana yang lebih awal), dapat diperpanjang hingga 36 bulan atas permintaan.

Bab 6: Panduan Seleksi dan Penjelasan Kode Urutan

6.1 Model Aturan Kode

Model seri Elephant Fluid Dynamics A2F mematuhi konvensi pengkodean standar internasional; contoh: A2F 80 R 2 P 1

6.2 Pohon Keputusan Seleksi

Langkah 1: Tentukan mode kerja

Aplikasi motor murni (unidirectional/bidirectional): Pilih konfigurasi standar. Aplikasi pertukaran pompa-motor: Pilih konfigurasi rotasi W (bidirectional).Memverifikasi kondisi port hisap; memasang pompa make-up jika perlu.

Langkah 2: Hitung pergeseran yang diperlukan

Berdasarkan aliran sistem Q (L/menit) dan kecepatan target n (rpm):

Koefisien 1,05 ∼1,10 digunakan untuk mengkompensasi kehilangan volume dan toleransi manufaktur.

Langkah 3: Periksa Tekanan dan Torsi

Langkah 4: Konfirmasi kisaran kecepatan

- RPM maksimum: -RPM minimum: Untuk memastikan rotasi seragam, mempertahankan nilai RPM yang ditentukan

Langkah 5: Pilih konfigurasi khusus

- Aplikasi media perlindungan lingkungan → Bantalan umur panjang opsional (L) + segel FKM; - Persyaratan pengereman → Katup rem BVD/BVE opsional;- Pemantauan kecepatan → Antarmuka sensor kecepatan rotasi opsional; -Keperluan pembersihan → Fungsi pembersihan bantalan U-port opsional (A2F250 A2F500).

Bab 7: Pemeliharaan dan Diagnosis Kesalahan

7.1 Poin-poin utama pemeliharaan harian

Pengelolaan Minyak

-Periksa secara teratur kebersihan minyak; pengambilan sampel dan pengujian dianjurkan setiap 500 jam atau setiap tiga bulan sekali.memantau penurunan viskositas selama musim suhu tinggi. - Mengganti elemen filter segera; mengatasi masalah segera setelah menerima alarm tekanan diferensial.

Pemantauan Suhu

-Suhu operasi kasus normal: 40°C70°C -Suhu maksimum yang diizinkan: 80°C (puncak jangka pendek: 90°C) -Jika suhu melebihi 80°C, periksa sistem pendinginan, pengaturan katup lebihan,dan kebocoran internal

Pemantauan getaran dan kebisingan

Tingkat kebisingan normal: <75 dB ((A). Penyebab mungkin dari kebisingan abnormal termasuk tidak cukupnya penghisapan minyak (kavitasi), keausan bantalan, keausan lempeng cam, atau salah selaras kopling.

7.2 Diagnosis kesalahan umum

Bab 8: Nilai Industri dan Prospek Masa Depan Seri A2F Elephant Fluid Dynamics

8.1 Mendefinisikan kembali standar kinerja biaya untuk motor hidrolik

Secara tradisional, motor hidrolik berkinerja tinggi dikaitkan dengan biaya tinggi.Elephant Hydraulics telah berhasil menantang persepsi ini dengan memanfaatkan integrasi vertikal rantai manufaktur, manajemen produksi ramping, dan skala ekonomi dalam pengadaan. seri A2F memberikan lebih dari 95% kinerja setara dengan produk Rexroth asli hanya 30%-40% dari harga mereka,menciptakan nilai yang belum pernah terjadi sebelumnya bagi produsen mesin konstruksi global, penyedia layanan pemeliharaan hidrolik, dan pengguna akhir.

8.2 Mendukung Diversifikasi Rantai Pasokan Global

Dalam beberapa tahun terakhir, industri manufaktur global telah menempatkan penekanan yang belum pernah terjadi sebelumnya pada ketahanan rantai pasokan.seri Elephant Fluid Power A2F menyediakan pelanggan di Eropa, Amerika Utara, Asia Tenggara, Timur Tengah, Afrika, dan Amerika Selatan dengan pilihan "sumber pasokan kedua" yang andal.Terutama dalam lingkungan pasar yang ditandai dengan waktu pengiriman pabrik asli yang diperpanjang dan fluktuasi harga dari Rexroth, Pengiriman cepat dan harga stabil Elephant Fluid Power telah menjadi dukungan penting untuk memastikan kontinuitas produksi pelanggan.

8.3 Komitmen untuk inovasi teknologi berkelanjutan

Elephant Fluid Dynamics Technology Research Institute terus berinvestasi dalam peningkatan dan pengembangan seri A2F yang sedang berlangsung:

• Inovasi bahan: Menjelajahi bahan baru seperti piston berlapis keramik dan cakram distribusi yang diperkuat serat karbon, dengan tujuan memperpanjang umur layanan hingga 30.000 jam.

• Integrasi Cerdas: Mengembangkan versi motor cerdas yang dilengkapi dengan sensor tekanan/suhu terintegrasi dan antarmuka data IoT, yang mendukung pemeliharaan prediktif.

• Optimalisasi efisiensi energi: Desain jendela distribusi aliran dioptimalkan menggunakan simulasi fluida CFD untuk mencapai efisiensi total lebih dari 92%.

• Kepatuhan Lingkungan: Memperluas kompatibilitas dengan cairan hidrolik yang dapat terurai secara biologis, membantu pelanggan mencapai tujuan netralitas karbon.

Kesimpulan

Motor hidrolik piston aksial seri Elephant Fluid Power A2F (A2F10 A2F500) telah menjadi solusi yang disukai di industri transmisi daya hidrolik global,Berkat berbagai spesifikasi yang komprehensif, kompatibilitas tinggi dengan produk asli Bosch Rexroth, keandalan yang terbukti, dan keunggulan rantai pasokan yang kompetitif.baik untuk aplikasi yang sensitif terhadap biaya atau sistem high-end yang menuntut keandalan tertinggi, seri A2F memberikan proposisi nilai yang disesuaikan.

Memilih Elephant Fluid Power berarti tidak hanya memilih motor hidrolik, tetapi memilih mitra jangka panjang yang berakar pada teknologi, berpusat pada pelanggan, dan berpikiran global.Ketika industri transmisi daya hidrolik memasuki era baru yang ditandai dengan kecerdasan, keberlanjutan, dan keunggulan layanan, Elephant Fluid Power berkomitmen untuk berkolaborasi dengan pelanggan di seluruh dunia untuk menciptakan masa depan yang lebih cerah untuk sistem hidrolik.

Peraturan Menteri

Lampiran A: Direktori Model Lengkap untuk Seri A2F

Lampiran: Referensi dan Standar

1. Bosch Rexroth AG. ¢Axial Piston Fixed Motor A2FM, Lembar Data Teknis RE 91001. ¢ 2011.

2. ISO 3019-2:2001. ¢Hydraulic fluid power - Dimensi dan kode identifikasi untuk pemasangan flange dan ujung poros pompa dan motor.

3. DIN 24312. “Hydraulic fluid power; pumps and motors; range of use of different pressure series.

4. Hidrodinamika Gajah. "A2F Series Axial Piston Positive Displacement Pump/Motor Product Manual", edisi 2026.
